更佳性能
Tinker Board 搭载强劲的四核 ARM 处理器 Rockchip RK3288，性能明显优于其他常见的 SBC 板。 Tinker Board 搭载 2GB LPDDR3 双通道内存，可灵活适用于不同的设备和项目。 Tinker Board 也配备 SD 3.0 接口，大幅加快读取和写入操作系统、应用程序及文件存储设备的可扩展式 microSD 卡的速度。
下一条：
没有了
关键词：
华硕tinker board
产品介绍

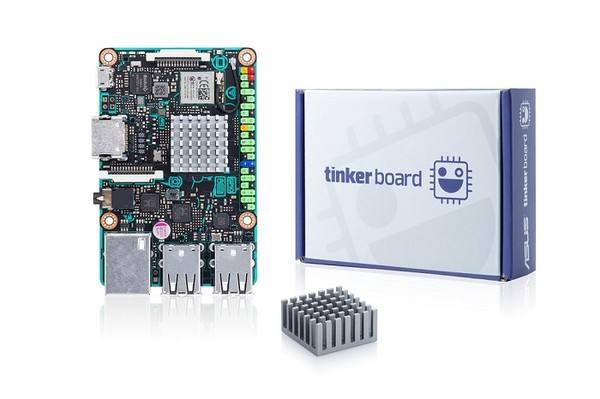

Tinker Board 是小型单板计算机(SBC)，提供更佳的性能，且具备出色的机械兼容性。 Tinker Board 提供功能多样的可靠平台，让创作者、IoT 发烧友、业余爱好者、PC DIY 发烧友等发挥巧思、将构想化作现实。
Micro USB 供电
（所需功率为 5V/2~2.5A）
（所需功率为 5V/2~2.5A）
HDMI
MIPI CSI
192K/24bit
HD 音频
HD 音频
GbE LAN
PWM
S/PDIF
MIPI DSI
可升级 i-PEX 天线接头(MHF4)
802.11 b/g/n Wi-Fi &
Bluetooth 4.0 + EDR
Bluetooth 4.0 + EDR
40 针 GPIO 接头
USB 2.0 接口
特色与功能
强大的 GPU 性能与功能
Tinker Board 采用强大又节能的设计，支持新一代显示核心和 GPU 运算 API。Tinker Board 的 GPU 与固定功能处理器搭载 ARM Mali™-T764 GPU，能提供广泛的用途，包括高质量媒体播放、游戏、计算机视觉、手势识别、影像稳定和处理，以及计算摄影等。多媒体发烧友会很感激能有固定功能的 H.264 和 H.265 播放支持，包括 HD 及 UHD 影片*播放。
*目前仅能通过随附的媒体播放器，在 Tinker Board 上以 30 fps 播放 HD 及 UHD 影片。 第三方影片播放器和应用程序可能无法提供硬件加速，造成播放性能有限或不稳定。 如需更多信息，请参阅常见问题。
HD 音质
Tinker Board 采用可支持高达 24-bit/192kHz 音频的 HD 编解码器，进一步改善许多 SBC 板所缺乏的重要部分。 整合式音频插孔支持音频输出和麦克风输入，无需扩展模块。
搭载 IoT 连接能力
Tinker Board 为创作者提供标准连接选项，包括 40 针 GPIO 接口，能连接按键、开关、传感器、LED 等各种输入。 Tinker Board 配备一个 DSI MIPI 连接，供显示器和触控屏使用。 第二个 CSI MIPI 连接可供连接兼容的相机，以使用计算机视觉等众多功能。
Tinker Board 也搭载 Gbit LAN，带来因特网及网络连接能力。 专为 LAN 接口所设计的专用总线资源，可确保提供稳定的以太网络性能。 Tinker Board 上的整合式 Wi-Fi 和 Bluetooth 控制器采用金属防护壳，以确保将干扰降至更低，并改善无线电波的性能。整合式 IPEX 天线接头可让您轻松更换或升级天线。
Tinker Board 更搭载全尺寸 HDMI 输出， 还拥有四个 USB 2.0 接口，提供广泛的接口设备和配件连接能力。
Tinker Board 也搭载 Gbit LAN，带来因特网及网络连接能力。 专为 LAN 接口所设计的专用总线资源，可确保提供稳定的以太网络性能。 Tinker Board 上的整合式 Wi-Fi 和 Bluetooth 控制器采用金属防护壳，以确保将干扰降至更低，并改善无线电波的性能。整合式 IPEX 天线接头可让您轻松更换或升级天线。
Tinker Board 更搭载全尺寸 HDMI 输出， 还拥有四个 USB 2.0 接口，提供广泛的接口设备和配件连接能力。
强化 DIY 设计
Tinker Board 在设计和研发方面投入相当多的心思，就为了让初学者或经验丰富的业余爱好者享受更好的使用经验。 标有颜色的 GPIO 接头让相对应的针脚接头易于识别，建造者会十分喜欢这项设计。
Tinker Board 的 PCB 尺寸和拓朴均与标准 SBC 板一致，能支持各式各样的机箱和实体配件。 PCB 以网版印刷面标示连接头及位置，让连接时更能轻松识别。 板载 MIPI 接头也配备标有颜色的拉环。
Tinker Board 也具备散热片，有助于在高负载下或炎热的周围环境中改善散热效果。
Tinker Board 的 PCB 尺寸和拓朴均与标准 SBC 板一致，能支持各式各样的机箱和实体配件。 PCB 以网版印刷面标示连接头及位置，让连接时更能轻松识别。 板载 MIPI 接头也配备标有颜色的拉环。
Tinker Board 也具备散热片，有助于在高负载下或炎热的周围环境中改善散热效果。
TinkerOS ‧ 支持的操作系统 ‧ 应用程序
以 Debian 为基础的配置提供顺畅又实用的体验，且开箱后即可使用。无论是浏览网页、观看影片或是写程序，TinkerOS 是您下一个项目或建造的上佳起点。
另外，TinkerOS 经过精心设计，重量轻巧且反应迅速。 在基本 Debian 9 上执行的是 LXDE 桌面环境， 此 GUI 专为 SBC 板优化。 还搭载即插即用的 NTFS 支持，能轻松存取以 Windows 为基础的U盘和外接硬盘。 随附的网页浏览器也经过挑选和优化。 以 Chromium 为基础，带来速度和稳定性，以及多项扩展。 华硕团队协助浏览器的硬件加速，改善网页转译和影片播放，包括 YouTube 的 HD 分辨率。
TinkerOS 也包含一些常见的应用程序，能轻松编写程序及研发。 包括 IDLE / Python 以及 Squeak / Scratch。
除了 TinkerOS 及其 Debian Linux 供应项目，Tinker Board 也支持 Android 操作系统。 这提供媒体播放、游戏等不同的使用情境。
另外，TinkerOS 经过精心设计，重量轻巧且反应迅速。 在基本 Debian 9 上执行的是 LXDE 桌面环境， 此 GUI 专为 SBC 板优化。 还搭载即插即用的 NTFS 支持，能轻松存取以 Windows 为基础的U盘和外接硬盘。 随附的网页浏览器也经过挑选和优化。 以 Chromium 为基础，带来速度和稳定性，以及多项扩展。 华硕团队协助浏览器的硬件加速，改善网页转译和影片播放，包括 YouTube 的 HD 分辨率。
TinkerOS 也包含一些常见的应用程序，能轻松编写程序及研发。 包括 IDLE / Python 以及 Squeak / Scratch。
除了 TinkerOS 及其 Debian Linux 供应项目，Tinker Board 也支持 Android 操作系统。 这提供媒体播放、游戏等不同的使用情境。
Tinker Board 也与各式各样应用程序密切配合，有助于支持与优化功能。
Tinker Board 性能
CPU 性能
Tinker Board 搭载 ARM RK3288 SoC、配备四核，提升多线程应用程序的性能。 运转频率可高达 1.8GHz，改善应用程序的性能。 此可增加 CPU 核心计数、提高处理器频率，让各种应用程序的性能大幅提升，扩展并强化项目功能。 因此，一般的计算机工作更快、反应更实时。
GPU 性能
Tinker Board 的 GPU 以 Mali™-T764 GPU 为基础，提供高达 4 核及 600MHz 频率速度。 相较于其它 SBC GPU，Tinker Board 提供出色的 GPU 运算及 GPU 加速性能。
串流与内存性能
Tinker Board 提供双通道 DDR3，相较于其它设备的单通道 DDR2，可提供更佳的内存带宽。
SD 卡的读取／写入速度
Tinker Board 搭载 microSD 插槽，供您在主板上扩展存储设备。支持 SD 3.0 标准，因此能使用容量更大的 microSD 卡，提供更快速的读取和写入性能。
．读取速度：快上 89%
．写入速度：快上 40%
．读取速度：快上 89%
．写入速度：快上 40%
*规格：ADATA Premier UHS-I C10 64GBexFAT
网络／音频规格
| 规格 | Wi-Fi |
音频格式 ／采样率 |
音频功能 |
|---|---|---|---|
| Tinker Board | 802.11 b/g/n 搭载可升级 IPEX 天线 | 播放： 24bit/192KHz，录像： 24bit/96KHz | 音频输出，麦克风输入 |
| 其它 SBC | 802.11 b/g/n | 16bit/48KHz | 仅音频输出 |
网络性能
Tinker Board 搭载千兆以太网络，比起配备 10/100 以太网络的其它 SBC，传输量大幅提升。
．传输／接收速度
．传输／接收速度
Tinker Board 的专用控制器和非共享总线设计，可确保优质的封包传送和接收。 Tinker Board 的 LAN 性能在 USB 传输时始终如一，但其它 SBC 的 LAN 性能在 USB 传输时会减速 18%。
．USB 传输时的 LAN 性能
．USB 传输时的 LAN 性能
USB 速度
使用外接存储设备时，Tinker Board 提供更好的读取和写入性能，可加快读取和写入的速度。这能改善工作流程、复制、备份及整体文件使用。
．读取速度：快上 154%
．写入速度：快上 6%
．读取速度：快上 154%
．写入速度：快上 6%
*规格： Kingston DataTraveler 64GB USB3.0
Wi-Fi 性能
Tinker Board 的 Wi-Fi 性能比大部分其它设备更稳健，信号接收状况更佳。
|
位置：OctoScope 平台 目标 AP：ASUS RT-AC66U (Broadcom) |
标准：b/g/n 混合 通道：6 带宽：20MHz 安全性：无 |
*Tinker Board - OS： Linux 4.4.0+ armv7l l 影像版本： V20170113 l 内存类型： 2GB l CPU 型，速度[GHz]： Cortex-A17 四核 1.8GHz l GPU 型，速度[MHz]： Mali™ T-764
*其它 SBC - OS： Linux 4.4.11+ armv7l l 内存类型： 1GB l CPU 型，速度[GHz]： Cortex-A53 四核 1.2GHz l GPU 型，速度[MHz]： VideoCore IV
社交网络 ‧ 联系我们
如需询问产品合格与验证以及应用程序支持，或是接口设备与配件支持的相关问题，请邮件 guanenfa@keirone.com
通过以下方式与我们分享您的想法
文件
开始
需求：
1 x Micro SD 卡，容量至少为 8GB
．1 x Micro USB 缆线及具备 LPS 标记的 5V/2~2.5A USB 电源变压器
．1 x 显示器，配备 HDMI 缆线
．1 x 键盘与鼠标组
附注：为了提高系统稳定度，强烈建议使用高速 SD 卡（Class 10 以上）。
．1 x Micro USB 缆线及具备 LPS 标记的 5V/2~2.5A USB 电源变压器
．1 x 显示器，配备 HDMI 缆线
．1 x 键盘与鼠标组
附注：为了提高系统稳定度，强烈建议使用高速 SD 卡（Class 10 以上）。
1. 将 microSD 卡插入 Linux PC
2. 将影像重新命名为 output.img，并将文件放入 FlashUSB 文件夹中
3. 执行 FlashUSB.sh
===============================================
选择需要刷新的磁盘：
sdc -Multiple_Flash_Reader_058F63616476-0:1
sdb -Generic-_Compact_Flash_058F63616476-0:0
输入数字：0
dd if=/home/yihsin/Rockchip/aa7-demo/out/target/output.img of=/dev/sdc seek=0 bs=16M conv=notrunc
开始刷新！
结束刷新！
===============================================
将 microSD 卡插入 Tinker Board 的插槽中。
连接电源、键盘、鼠标及显示器。 开机！
2. 将影像重新命名为 output.img，并将文件放入 FlashUSB 文件夹中
3. 执行 FlashUSB.sh
===============================================
选择需要刷新的磁盘：
sdc -Multiple_Flash_Reader_058F63616476-0:1
sdb -Generic-_Compact_Flash_058F63616476-0:0
输入数字：0
dd if=/home/yihsin/Rockchip/aa7-demo/out/target/output.img of=/dev/sdc seek=0 bs=16M conv=notrunc
开始刷新！
结束刷新！
===============================================
将 microSD 卡插入 Tinker Board 的插槽中。
连接电源、键盘、鼠标及显示器。 开机！
